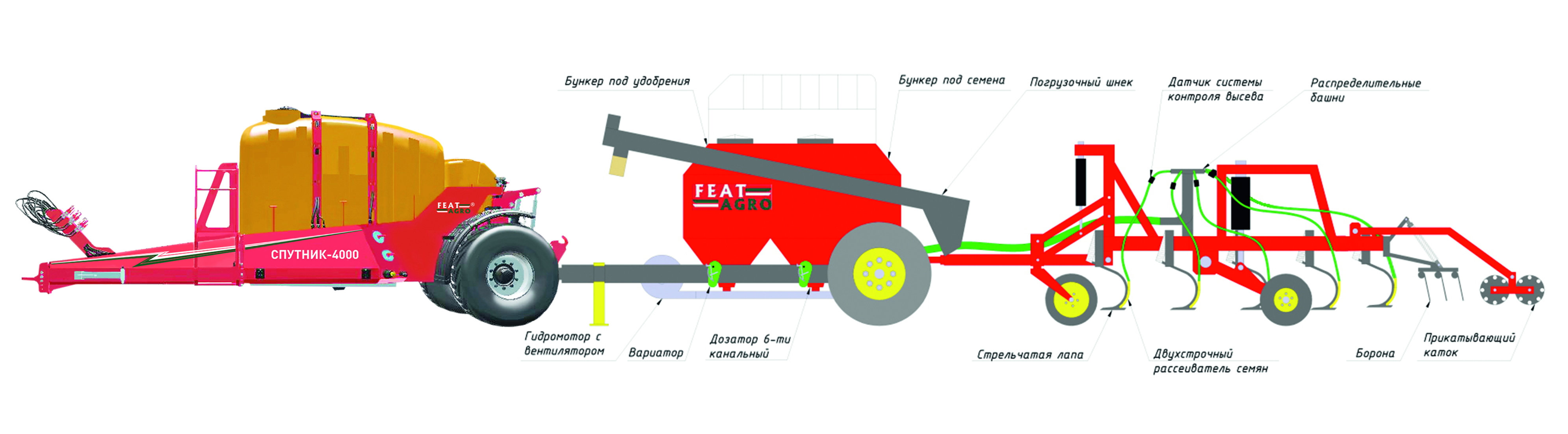

Посевные комплексы серии L

Посевные комплексы серии L с высевом в лапу предназначены для ленточного посева зерновых, зернобобовых и мелкосемянных культур одновременно с гранулированными удобрениями и обработки почвы в режиме культивации: предпосевной, осенней, паров.

Комплекс применяется во всех агроклиматических зонах, в том числе подверженных ветровой и водной эрозии, на всех типах почв, кроме каменистых. Эффективно применение комплекса в системе минимальной обработки почвы.

Культиваторная часть посевного комплекса оснащена пятью рядами стоек с плоскорежущей лапой. Сдвоенная пружина создаёт усилие на лапе 1000Н (120 кг), что позволяет качественно обрабатывать почву на заданную глубину и обеспечивает стопроцентное подрезание сорняков, при этом предохраняет от поломок агрегата при увеличении усилия на лапе выше номинального.

Механизированная загрузка семян, электронный контроль качества работы сеялки, параллельная система вождения позволяет одинаково уверенно вести сев в любое время суток, при любой запылённости и обслуживать комплекс одним трактористом. После окончания посевных работ комплекс легко трансформируется в культиватор, которым можно вести обработку паров и основную осеннюю обработку.

Применение комплекса обеспечивает:

- использование в экстремальных агроклиматических условиях;

- пневматический высев зерновых и зернобобовых культур;

- внесение гранулированных удобрений вместе с семенами.

Широкий номенклатурный ряд, с рабочей шириной от 5,4 до 12 метров, позволяющей оптимально загрузить всю линейку тракторов, применяемых в сельхозпроизводстве.









• Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
• В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
• Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​
• Установка транспортной рамы, позволила разместить культиваторные стойки в пять рядов, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс в условиях повышенной влажности;
• Рама посевного комплекса может использоваться как самостоятельный почвообрабатывающий агрегат — культиватор серии ПК*;

• Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса;
• При изготовлении рамы и рабочих органов комплекса применяются современные  методы упрочнения, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.;

•  Глубина закладки семенного материала регулируется при помощи клипс на штоках гидроцилидров;

• На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

• Рабочие органы (стойки, лапы, рассеиватели семян) выполнены из высокопрочных сталей, с использованием современных методов термообработки и упрочнения;
• Культиваторные стойки с рабочими органами установлены в пять рядов с шагом 232 мм, пружины создают рабочее усилие не менее 1000Н (120кг) и служат для предохранения от поломок агрегата, при нагрузке на стойки выше допустимого;
• Кратное количество культиваторных стоек позволяет проводить сев как в лапу, так и (при небольшом переоборудовании) в дисковый сошник;

• Благодаря высокому дорожному просвету и расположению культиваторных стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса;
• Для работы в тяжёлых условиях, особенно по увлажнённой почве, по следу трактора и бункера, на креплениях стоек предусмотрены специальные отверстия в кронштейнах для дополнительного заглубления стойки при необходимости;

•  В режиме посева, при движении посевного комплекса: плоскорежущие лапы подрезают сорную траву и рыхлят почву, создают плотное семенное ложе на которое с помощью рассеивателей укладываются семена и удобрения в две полосы (расстояние между полосами 1 см) на глубину обработки лапы. Трехрядная пружинная борона выравнивает поверхность поля, распределяет равномерно пожнивные остатки, двухрядные трубчатые катки прикатывают и выравнивают поверхность, бункер, с помощью пневматической системы, дозировано подает удобрения и семена к рассеивателям. Обработка ведется на глубину 3...10 см;

​

• Каждая стрельчатая лапа оборудована двухстрочным рассеивателем семенного материала, который осуществляет посев в две ленты шириной по 6 см, с расстоянием между лентами 1 см;

​

• Плоскорежущие лапы шириной захвата 260 мм из стали 65Г(носик усилен твердым сплавом ВК8, закаленная ТВЧ режущая кромка);

• Трехрядная борона с зубом высотой 400 мм и шагом 516 (86) мм, диаметром зуба 10 мм и регулируемым углом атаки;

• Тандемный прикатывающий трубчатый каток диаметром 360 мм с подшипниковыми узлами FKL(Сербия) сельскохозяйственного назначения и регулировкой давления;

• Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;
• Возможность устанавливать глубину культивации, равную требуемой глубине посева, выравнивание семенного ложа и поверхности поля, прикатывание посеянных рядков при взрыхленном междурядье, внесение удобрений на необходимую глубину с оптимальной дозировкой, способствует дружным всходам и правильному развитию посевов, с задержкой прорастания сорняков в междурядьях;

• Два варианта расположения бункеров — задне- или переднерасположенный объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционно);
• Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

• В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

• Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

• Посевные комплексы с высевом в лапу опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

• Шестиканальное распределение семенного потока (заводская комплектация) дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
• В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

• Двенадцатиканальное распределение семенного потока (двухконтурное) позволяет вносить удобрения и посевной материал на разную глубину (опционально);

• Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

• В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

• Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.



• Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:

- датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера)

- датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

• Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;

• Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
• Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.

• Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки или питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса с управлением с монитора агронавигатора, установленного в кабине трактора;



• Посевные комплексы с высевом в лапу опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;



Система раздельного внесения сухих гранулированных удобрений (R) позволяет разделить потоки посева сельскохозяйственных культур и внесения удобрений на разную глубину благодаря:

• Установке двухконтурного 12-ти канального дозатора

• Рассеивателей удобрений, позволяющих вносить удобрения сплошным способом , или ножей, закрепленных за стрельчатой лапой, которые позволяют вносить удобрения на глубину до 7 см ниже ложа семян



Наименование параметра		L-5400	L-7200	L-8500	L-9900	L-10800	L-12000
Рабочая ширина захвата, м		5,4	7,2	8,1	9,9	10,8	12,5
Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее		5,4	7,2	8,5	9,6	10,8	12
Количество культиваторных стоек, шт		24	32	36	42	48	54
Ширина захвата культиваторной лапы, мм		260
Ширина междурядий, см		23.5
Глубина заделки семян, зерновые/зернобобовые, см		5-8/5-6
Норма высева семян, зерновые/зернобобовые, кг/га		2,5-400/35-400
Объём загрузки семян 60%/удобрений 40%		6,8м³,10 м³
Транспортная скорость, км/ч		До 20
Габаритные размеры сеялки в рабочем положении, мм:	длина	14000	14000	14000	14000	14000	14000
	ширина	5500	7200	8700	10000	11000	12200
	высота	3800	3800	3800	3800	3800	3800
Габаритные размеры сеялки в транспортном положении, мм:	длина	14000	14000	14000	14000	14000	14000
	ширина	5500	5520	5520	5520	5520	5520
	высота	3800	3800	3800	4200	4400	5050
Масса сеялки без семенного бункера, кг		5000	6500	7300	8100	9000	10000
Масса семенного бункера, кг		4500
Срок службы, лет		7
Число обслуживающего персонала, чел		1
Мощность трактора, л.с. Рекомендуемое тяговое усилие,т		200-280 4	280-300 5	300-350 6	350-400 7	400-420 8	420-450 9
